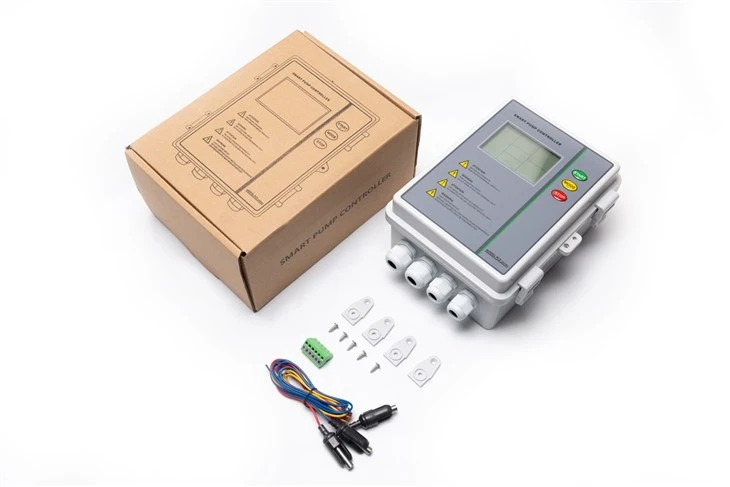

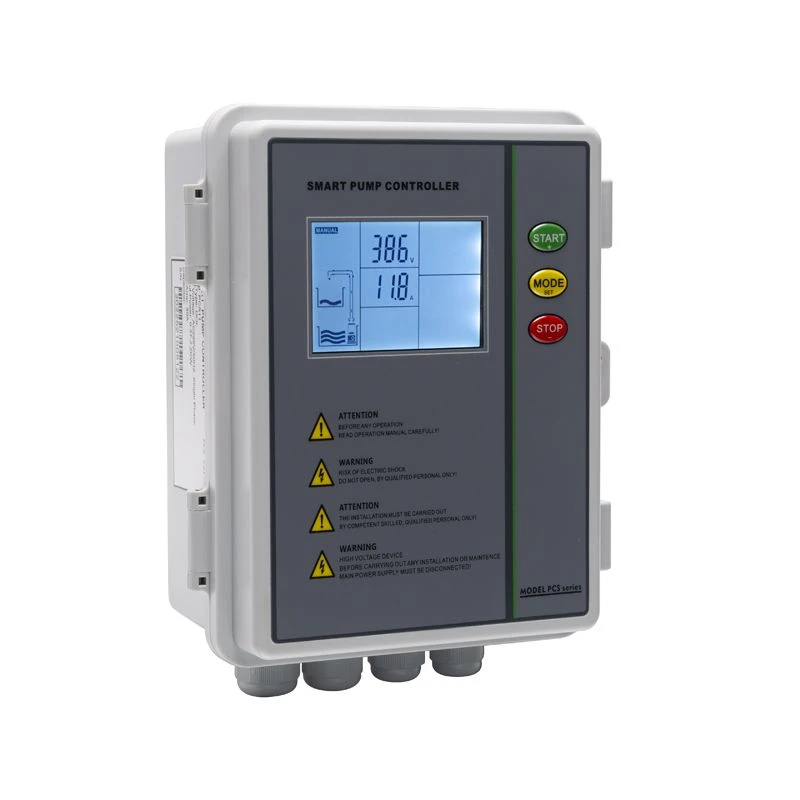

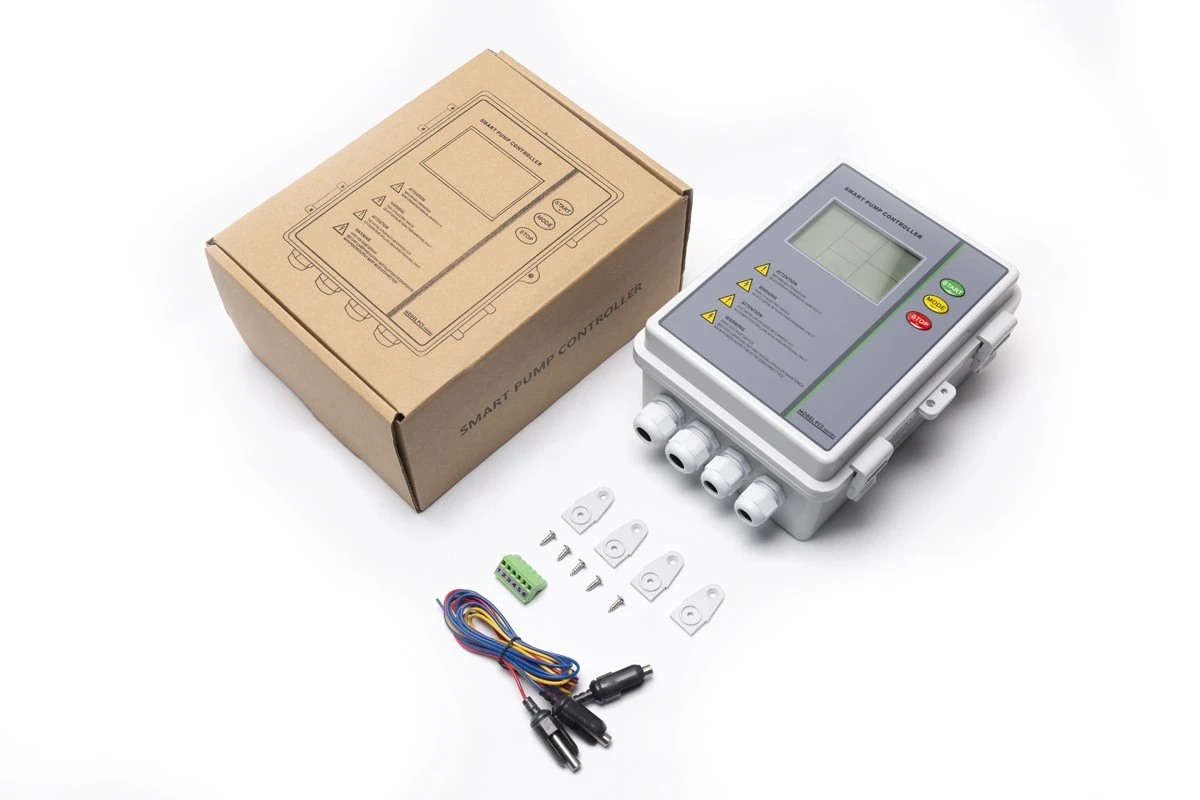

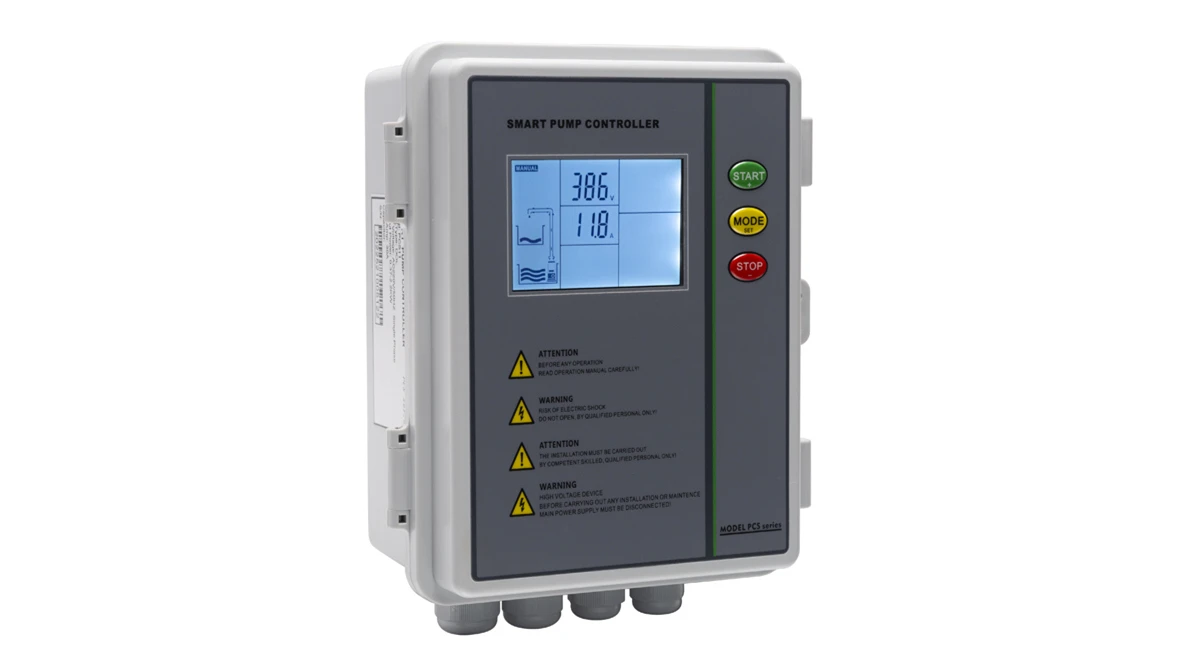

3-фазний контролер насоса
3-фазний контролер насоса PCS31, підходить для глибокого колодязного насоса, каналізаційного насоса, бустерного насоса та інших типів водяних насосів.
- Швидка доставка
- Гарантія якості
- Цілодобове обслуговування клієнтів
Введення продукту
Контролер трифазного насоса PCS31 підходить для підкачувальних насосів, каналізаційних насосів, глибоководних насосів та інших типів водяних насосів.
Основна робоча ідея контролера полягає в досягненні захисту та автоматичного керування за допомогою використання інтегральної схеми з функцією програмного синтезу як вихідного сигналу датчика.
Контролер трифазного насоса використовує мікросхему великої ємності, що дозволяє оновлювати програми.
За типових умов експлуатації струм насоса точно реєструється нашим власним механізмом налаштування параметрів однією клавішею. Визначити захист від сухого обертання, перевантаження та зупинки насоса можна шляхом вимірювання струму за різних умов.
На відміну від інших контролерів на ринку, PCS31 пропонує захист від інверсії фази. За допомогою цього захисту кожен працюючий насос знатиме, коли відбувається відкрита фаза.
Традиційне основне використання перемикання передач через DIP-перемикач
1. Вода переливається з верхнього бака в нижній.
2. Бустер свердловинного насоса.
3. Осушення колодця.
Особливі характеристики застосовуються, коли він використовується для перекачування води.
автоматично активується система поповнення води, коли підключений датчик рівня.
Розглянемо наступний сценарій: нижній водопровід має порожній верхній резервуар. Згідно зі стандартною логікою роботи, нижній резервуар не може перекачувати воду, поки рівень рідини не досягне третього зонда. Якщо живлення вимкнути та знову увімкнути, контролер лише визначить, чи є вода в другому зонді, а не визначить, чи було досягнуто третього зонда. Він повернеться до типової логіки функціонування після початкового циклу.
Налаштування основних параметрів:
|
Параметр |
опис |
Діапазон |
Значення за замовчуванням |
|
001 |
Захист від сухого ходу. |
0.0 A |
|
|
002 |
Ампери захисту від перевантаження. |
26 A (0}.37-2.2KW,0}.{{}}.5kW) 52 A (11-15 кВт) |
|
|
003 |
Підсилювачі захисту від зупинки. |
33 A (0}.75-7.5kW) 66 A (11-15kW) |
|
|
004 |
Напруга спрацьовування захисту від низької напруги. |
175 В (однофазний) 300 В (три фази) |
|
|
005 |
Напруга спрацьовування захисту від перенапруги. |
253 В (однофазний) 439 В (три фази) |
|
|
006 |
Час спрацьовування захисту від сухого ходу. |
0 – 254 сек |
6 секунд |
|
007 |
Час відновлення захисту від сухого ходу. |
0 – 254 хв |
5 хвилин |
|
008 |
Функція таймера при роботі з додатками |
00 – 01 |
00 (ні) [01 так] |
|
009 |
Час роботи насоса. |
0 – 254 хв |
5 хвилин (тільки якщо 008 увімкнено або DIP-перемикач у положенні 10) |
|
010 |
Час зупинки насоса. |
0 – 254 хв |
5 хвилин (тільки якщо 008 увімкнено або DIP-перемикач у положенні 10) |
|
011 |
Таймер зупинки насоса в ручному режимі. |
0 – 254 хв |
0 хвилин (0=неактивні) |
|
012 |
Функція блокування роботи РК-дисплея та кнопок. |
00 - 01 |
00 (розблоковано) [01 заблоковано] |
|
|
|||
|
013 |
Захист від обриву фази та перевороту фази. [00 (відкрита фаза та реверс фази ВИМКНЕНО)] [01 (розімкнена фаза ВИМК., інверсія фази УВІМК.)] [02 (відкрита фаза УВІМК., реверс фази ВИМК.)] [03 (розімкнута фаза та інверсія фази УВІМК.)] |
00 - 03 |
03 (параметр 013 доступний лише для трьох фаз) Після налаштування вимкніть живлення, щоб він став доступним. |
|
Наступні параметри видимі лише длятермоконтроль при зв'язку зPT 100 Tвін оснащений модулем розширення. |
|||
|
014 |
Температура запуску насоса. Насос запуститься нижче заданої температури. |
0 – 100 градусів |
35 градусів |
|
015 |
Температура зупинки насоса. Насос зупиниться вище заданої температури. |
0 – 100 градусів |
45 градусів |
Інші особливості
1. Кілька варіантів використання опцій за допомогою налаштування параметрів і DIP-перемикачів.
2. Захист від обриву фази, зміни фази, перевантаження, зниженої напруги, зупинених насосів, сухого ходу та перенапруги.
3. Різні варіанти малих корпусів IP 65
4. Індивідуальна кнопка для калібрування параметрів.
5. Статус роботи насоса відображається на РК-дисплеї.
6. Перевірка сукупного часу роботи насоса
7. Прокачайте останні п'ять помилок і перевірте їх.
8. Насос можна автоматично зупинити в ручному режимі, встановивши таймер.
9. Програмне забезпечення може бути змінено відповідно до вимог сайту.
10. Діапазон робочої напруги: 0,75–4 кВт, 5,5–7,5 кВт, 11–15 кВт
11. Досяжна напруга від 280 до 460 вольт.
