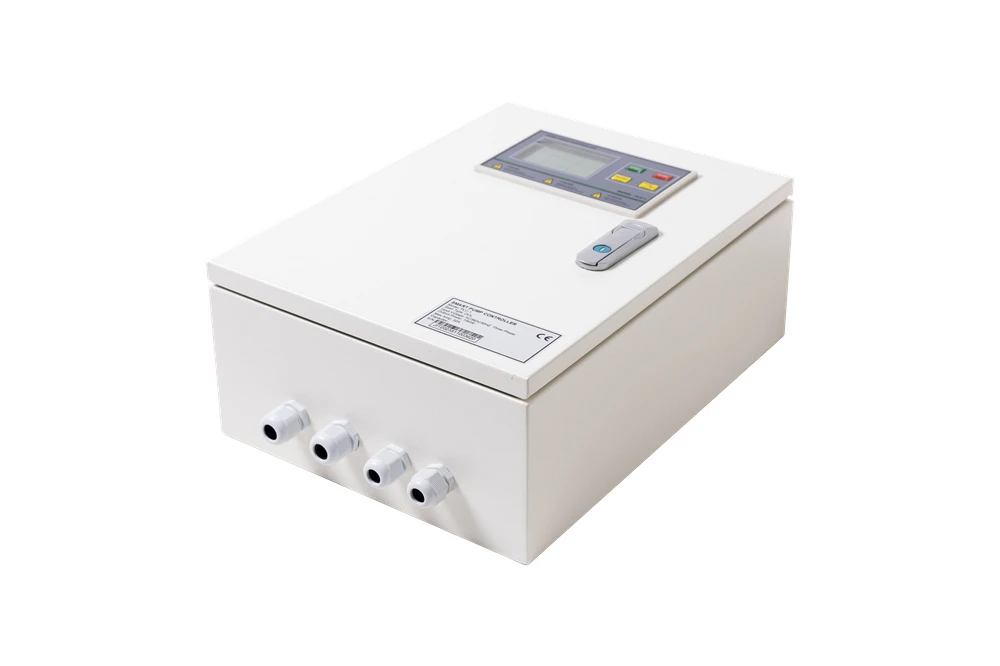

Інтелектуальний контролер насоса 2 насоса



Ми цінуємо, що ви обираєте наші продукти, і обіцяємо й надалі надавати вам доброзичливі та корисні послуги.

Інтуїтивно зрозумілою, програмованою системою керування та захисту для відцентрових, трубопровідних, дуплексних і трифазних глибинних занурювальних насосів, серед інших типів, є інтелектуальний контролер насосів.



Контролер може працювати кількома способами, використовуючи різні електричні установки. Відсутність зонда або датчика в свердловині є ключовою характеристикою, яка відрізняє контролер від стандартного блоку керування насосом On/Off. Наша унікальна конструкція позбавляє від необхідності встановлення зонда або датчика в колодязі та забезпечує високочутливий і надійний захист від сухого ходу насоса.



Бренд: OEM

Номер моделі виробника: PCH32 PLUS

Працює в: 3 фази 220v/380v/415v

Робочий насос: 0.75-15 кВт

Пластиковий корпус: IP 65

Контактор MCB/AC: CHNT

Тип: двостороння змінна панель керування

Номінальна напруга: 120/208/240 В/380 В/415 В змінного струму

Ампер: від 9 до 32 А

Сумісний тип насоса: колодязь/підвищувальний/свердловинний насос

Кількість контрольованих насосів: 2

Розташування: в приміщенні/зовні

Тип корпусу: IP65

Розмір корпусу: 342*292*119 мм

Перемикання програм: за допомогою Dip-перемикача

Додаток включає:

• Застосовується для перекачування води з нижнього бака у верхній за допомогою рідинного зонда або поплавкового вимикача
• Застосовується для бустера за допомогою реле тиску та напірного бака.
• Застосовується для підйому стічних вод рідинним зондом або поплавковим вимикачем
• Застосовується для дренажних насосів з перекидним поплавковим вимикачем
• Застосовується для перекачування води з нижнього резервуара у верхній за допомогою датчика рівня (4-20 мА)
• Застосовується для бустера за допомогою датчика тиску (4-20 мА)
• Застосовується для підйому стічних вод за допомогою датчика рівня (4-20 мА)

Пункт	захист	Значення	Зауваження	Тип несправності
1	Ампер спрацьовування захисту від сухого ходу	75% від каліброваного робочого струму	У налаштуваннях меню	Помилка відновлення
2	Час спрацьовування захисту від сухого ходу	5s	У налаштуваннях меню
3	Час відновлення захисту від сухого ходу	45m	У налаштуваннях меню
4	Ампер спрацьовування захисту від перевантаження	130% каліброваного робочого струму	У налаштуваннях меню	Помилка відновлення
5	Час спрацьовування захисту від перевантаження	5S (обернений час)	виправлено в програмному забезпеченні
6	Час відновлення захисту від перевантаження	4m	У налаштуваннях меню
7	Насос зупинився, захисне спрацьовування Ампер	180% від каліброваного робочого струму	У налаштуваннях меню	Помилка невідновлення
8	Час спрацьовування захисту від зупинки насоса	1s	виправлено в програмному забезпеченні
9	Напруга спрацьовування захисту від низької напруги	304v	У налаштуваннях меню	Помилка відновлення
10	Час спрацьовування захисту від низької напруги	6s	виправлено в програмному забезпеченні
11	Час відновлення захисту під напругою	4m	У налаштуваннях меню
12	Напруга спрацьовування захисту від перенапруги	437v	У налаштуваннях меню	Помилка відновлення
13	Час спрацьовування захисту від перенапруги	6s	виправлено в програмному забезпеченні
14	Час відновлення захисту від перенапруги	4m	У налаштуваннях меню
15	Відкрита фаза			Помилка невідновлення
16	Реверс фази			Помилка невідновлення
17	Перелив			Помилка відновлення
18	Над темп			Помилка відновлення
19	Витік води			Помилка невідновлення





Володіючи більш ніж 20-річним досвідом у створенні, дослідженні та вдосконаленні експертних контролерів водяних насосів,

Результатом наших зусиль є наші контролери каналізаційного підйому серії PCH. Він має всі можливості та атрибути, необхідні нашим клієнтам, і за допомогою кількох простих налаштувань параметрів він майже може виконувати функції кількох машин.

Його зручні налаштування значно подовжують термін служби насоса, а функція налаштування однією кнопкою ефективно зберігає водяний насос.

Його надійна система сигналізації про переповнення повідомить клієнта про швидке збільшення об’єму води, одночасно ввімкнувши зовнішню сирену та динамік.

Він також може точно керувати запуском і зупинкою водяних насосів, обробляючи перемикач і аналогові входи.





1). Нормальний рівень рідини в піддоні

рівень рідини досягає датчика 3# (поплавковий вимикач A: підвищення рівня), блок керування накаже одному насосу

запуск; рівень рідини знижується до датчика 2# (поплавковий вимикач A: нижній рівень), один насос зупиняється;

Блок керування автоматично вмикатиме подвійні насоси, коли рівень рідини змінюватиметься

Датчик 2# і Датчик 3# (поплавковий перемикач A: рівень вище - рівень вниз)



2). Додатково тече в відстійник

коли один насос працює до дренажу, рівень рідини у відстійнику все ще підвищується до датчика 4#

(Поплавковий перемикач B: вищий рівень), блок керування накаже, щоб інший насос працював одночасно

дренаж, поки рівень рідини не знизиться до датчика 2# (поплавковий вимикач A&B: нижній рівень), подвійні насоси

не припинить бігати.



3). Перелив у відстійнику

коли подвійні насоси працюють одночасно, рівень рідини в піддоні все одно зростає до зонда

5#(Поплавковий перемикач C: вищий рівень), блок керування пролунає попереджувальний сигнал; Коли рівень рідини знижується

до датчика 5# (поплавковий перемикач C нижнього рівня), блок керування припинить подавати попереджувальний сигнал



4). Функція автоматичного патрулювання (захист від іржі).

У автоматичному стані, якщо блок керування перевіряє подвійні насоси, які не працюють протягом десяти днів, керуйте пристроєм

накаже насосу A працювати протягом 3 секунд і зупинитися, після 10-секундного інтервалу пристрій керування зробить це

накажи насосу B попрацювати протягом 3 секунд і зупинись.

Auto Patrol може запобігти іржавінню насоса та заклинюванню робочого колеса через тривалий час простою
